メカトロラボⅢ-PC

KENTAC 2203-PC

(1)メカトロラボ-Ⅲの実験項目は全て実施可能です。

(2)モータの自動計測が出来ます。

　自動計測のサンプルプログラムは永久磁石フィールドモータの特性試験3相交流電動機の

　特性試験の2点が付属しています。

(3)上記サンプルプログラムを参照し、その他のモータ(DC分巻モータ・DCブラシレスモータ

　等)の自動計測プログラムを作成し、実験することが出来ます。

(4)モータを手動で運転し、Visual Basic言語で入力値(回転数・電圧・電流等)を読み取り、

　 CRTコントロール等の初歩が学習できます。

◯メカトロラボ-Ⅲの設備は全て付属します。

◯ステータ部にヒステリシスブレーキ追加

　形式：ZHY-5A

　定格トルク：0.5Nm(5kgfcm)

　電圧・電流：DC24V・0.47A

◯電源部にヒステリシスブレーキ用電源追加

　制御方式：電流設定型直流電源

　電流設定範囲：約0〜0.6A

◯12bitのA/D、D/Aボード1枚付属

　BUS：PCI

◯サンプルプログラムの記述はVBにて記述

◯パソコン標準装備

◯計測部の追加事項(信号をパソコンに伝達)

　デジタルDC電圧計・電流計

　デジタルAC電圧計・電流計

　デジタル回転計・3相交流電力計

　　　　　　　　　　　　：絶縁出力1〜5V

〇電源部の追加仕様

　1電源、パソコンより出力電圧を制御可能

◯自動計測のサンプルプログラム

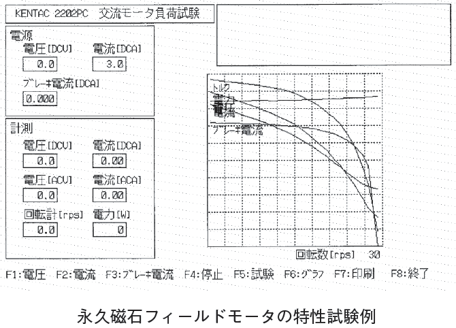

　永久磁石フィールドモータの特性試験

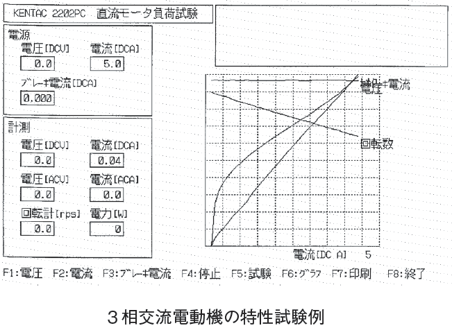

　3相交流電動機の特性試験
