メカトロラボⅢ

KENTAC 2203B

特　徴

3種類のステータと10種類のロータを差し替えることにより、各種のモータが実現できます。

下記のモータをカップリングで連結し、MGとして使用できます。

◎分散巻ステータ使用で可能なモータ	◎集中巻ステータ使用
〇3相交流モータ(非同期モータ)	〇直流モータ
かご形モータ・始動時高トルクかご形モータ	他励モータ・分巻モータ・直流モータ
渦電流形モータ	〇3相VR形ステップモータ
〇3相交流モータ(同期モータ)	〇直流発電機
ヒステリシスモータ・レラクタンスモータ	〇ブラシレスDCモータ
永久磁石ロータ形モータ	〇レラクタンスモータ
〇3相交流発電機	◎永久磁石フィールドステータ使用
〇ブラシレスDCモータ	〇永久磁石フィールド直流モータ
〇レラクタンスモータ	〇永久磁石フィールド直流発電機

KENTAC 2203Bの構成

〇計測部(KENTAC 2202−I)：1台

〇コントロール部(KENTAC 2202−C)：1台

〇ステータ部(KENTAC 2203−M)：1式

〇電源部(KENTAC 2202−P)：1台

〇各種ロータ(木製ボックス付き)：1式

〇その他の付属品：1式

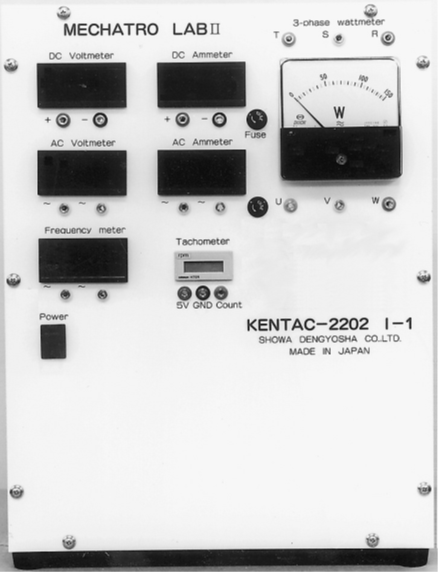

計測部仕様(KENTAC 2202-I)

(1)デジタルDC電圧計：0〜600V

(2)デジタルDC電流計：±19.99A

(3)デジタルAC電圧計：0〜600V

(4)デジタルAC電流計：0〜5.00A

(5)デジタル回転計：0～9999rpm

(6)3相交流電力計：0〜300W

(7)周波数計：0～199.9Hz

(8)電源：AC100V ±10％

(9)寸法：約355(W)×210(H)×470(D)　約10㎏

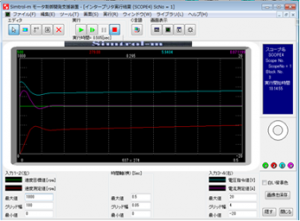

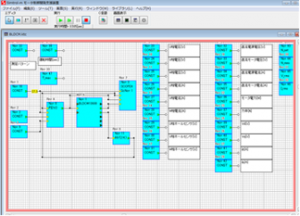

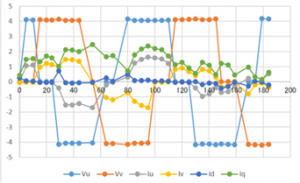

パソコンによるインバータ制御が可能(I/Oボードが必要)

パソコン制御の仕様はKENTAC 2203-PCに記載。卓上型MGとして学習出来ます。

学習項目

(1)卓上型MGとして学習出来ます

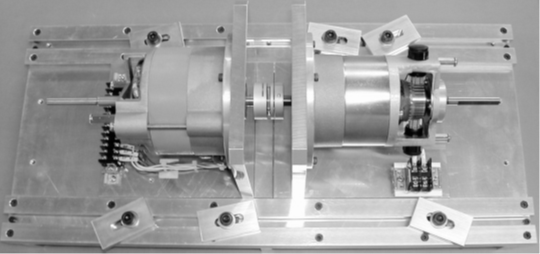

　(2個のロータをカップリング連結して、『電動機』−『発電機』として学習出来ます)

　例　(各種のMGが実現できます。その内容例を下記に示します。)

(2)かご型インダクションモータ − 永久磁石フィールド発電機

(3)DCブラシレスモータ − 永久磁石発電機

(4)ヒステリシスモータ − 他励発電機

(5)永久磁石フィールドモータ − 他励発電機

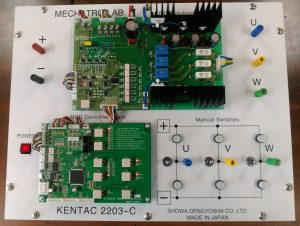

コントロール部の仕様(KENTAC 2202-C)

◯手動インバータ用スイッチ：3個

◯制御用マイコンボード：1台

◯MOS FETインバータ回路

　MOS FET：6個

◯LC3相フィルター回路

◯電源：AC100V

◯寸法：450(W)×350(D)×220(H)　約8㎏

ステータ部の仕様(KENTAC 2203-M)

〇分散巻固定子：固定子100φ、4極巻

　各種交流モータ及びDCブラシレスモータ用に使用

〇集中巻固定子：固定子100φ、6コイル

　ステップモータ及び各種DCモータ及び発電機として使用

〇DC専用モータ：固定子85φ、2極電磁石型、DCロータ付き

〇ステータベース寸法：約550(W)×247(D)×55(H)　約16㎏

電源の仕様

〇出力：第1出力　約DC0〜18V2A

　デジタル電圧計、電流計付

　第2出力　約DC0〜60V5A

　デジタル電圧計、電流計付

〇入力：AC100V ±10％

〇寸法：約106(W)×288(D)×144(H)

標準付属品

〇ホールセンサ円形基板　1枚

　センサ数 ブラシレスモータ用　3個

　回転数計測用　1個

〇4ポール円形磁石およびホルダー　1個

〇カップリング　2個

　　〇エンコーダ　　1台

〇負荷抵抗器　　1台

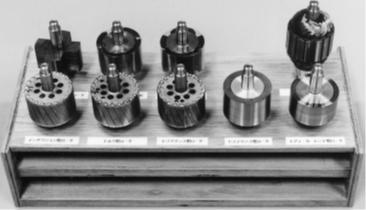

各種ロータ

(1)かご形ロータ(銅リング)

(2)かご形ロータ(黄銅リング)

(3)ヒステリシス形ロータ

(4)エディカレント形ロータ

(5)レラクタンス形ロータ

(6)DC用ロータ(2本)

(1本はDC専用ロータに装着済み)

(7)VR形ステップモータ用ロータ

(8)2極永久磁石形ロータ

(9)4極永久磁石形ロータ

(10)ロータボックス寸法　約430(W)×185(D)×230(H)　約9㎏(ロータ9本含む)

　　

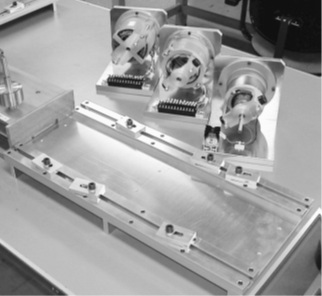

分散巻固定子　　　　　　　　　集中巻固定子　　　　　　永久磁石界磁固定子



かご形ロータ(銅及び黄銅の2本)　　　　　　　ヒステリシスロータ



エディカレントロータ　　　　　　　　　レラクタンスロータ

コミュテータ付ロータ　　　　　　　　　VREモータ用ロータ

　(直流モータ専用及び交換用の2本付)

2極永久磁石ロータ　　　　　　　　　　　4極永久磁石ロータ

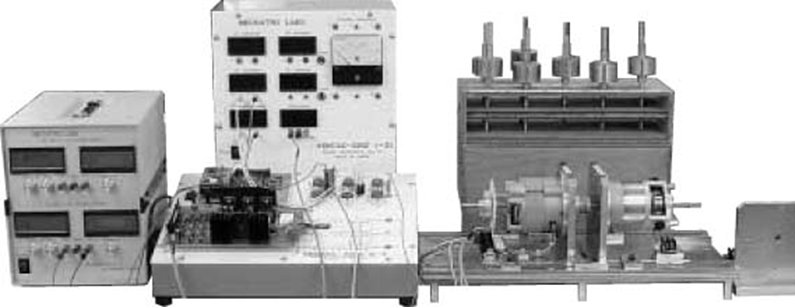

　KENTAC 2202の設置例

オプション類

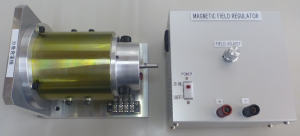

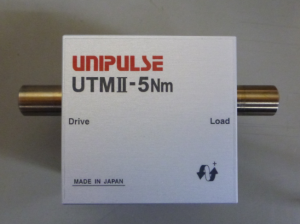

トルク計　　　　　　　　　　　　 K2203B　分巻発電機　界磁調整器
