パソコン計測ブラシレスDCモータ永久磁石発電機

パソコン計測ブラシレスDCモータ

永久磁石発電機

KENTAC 2202MG-DB-M-PC



学習項目

(1)ブラシレスDCモータの無負荷時の電圧-回転数特性試験が出来ます。

(2)DC直流発電機の無負荷特性試験が出来ます。

(3)DCブラシレスモータの負荷特性試験が出来ます。

(4)DC発電機の負荷特性試験が出来ます。

仕 様

〇モータ(4極永久磁石ロータ、6集中巻ステータ)

 出力:約50W

 極数:6極集中巻

 センサー:ホール素子×3個

 ロータ位置確認用4極円形磁石

〇直流発電機

 励磁方式:永久磁石フィールド

 出力:50W

〇ブラシレスDCモータドライバ(コントローラ付き)

 直流電源部:出力 約DC5〜70V,約0〜5A(AC電源と絶縁)

 インバーター部:6素子IPM使用

〇エンコーダ出力パルス:60ppr

〇直流電源部:デジタル電圧計、電流計

 コントロール部:交流電圧計、電流計、周波数計

 発電部:直流電圧計、電流計、回転計

〇電源:AC100V,50/60Hz

〇モータ架台寸法:約400×200×12(mm)

 材質 硬質アルミ

〇インバータ部寸法:約470×450×270(mm)

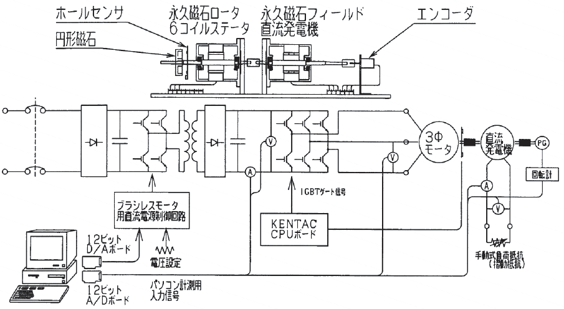

 KENTAC 2202MG-DB-M-PCのブロック図

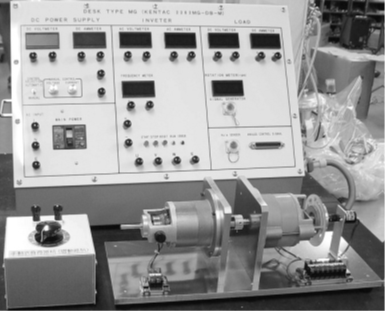

KENTAC 2202MG-DB-Mの全体
