直流直巻モータ直流分巻発電機

直流直巻モータ直流分巻発電機

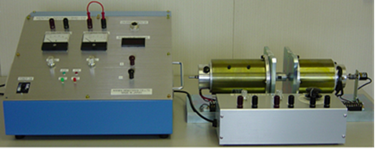

KENTAC 2202MG-SE-SHG



学習項目

(1)直流直巻モータの無負荷時の電圧-回転数特性試験が出来ます。

(2)直流直巻モータの負荷特性試験が出来ます。

(3)直流分巻発電機の無負荷特性試験が出来ます。

(4)直流分巻発電機の負荷特性試験が出来ます。

仕 様

〇直流直巻モータ

 出力:約100W

 極数:2極集中巻

〇直流分巻発電機

 出力:約50W

 極数:2極集中巻

〇エンコーダ出力パルス:60ppr

〇DC電源:約0〜70V,5A

 電圧・電流設定用ボリューム付

 デジタル回転計付き

〇電源BOX寸法:約470×450×270(mm)

〇モータ架台寸法:約700×245×45(mm)

 材質 鉄製・メッキ



KENTAC 2202MG-SE-Gの概略図
