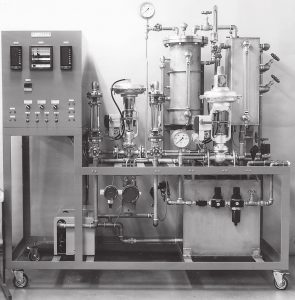

温度 -圧力制御実習装置

温度 -圧力制御実習装置

SPC-525

特徴

○温度・圧力の自動制御実習が出来ます。
○実際の計器を触って体験出来ます。

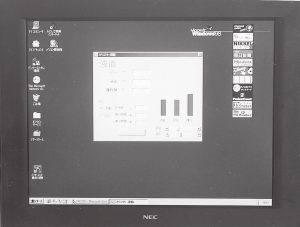

○パソコンでもグラフィック上にPV(測定値)・SV(設
定値)MV(操作量)を表示し、手動モードでMVを
コントロール出来ます。

学習項目

(1)PID動作の制御実習が体験できます。
(2)PIDの設定方法の実習に
(3)計測機器の実習に

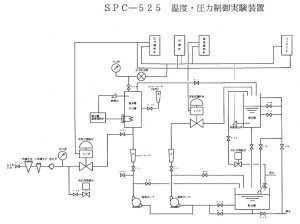

仕様

●検出部 :測温抵抗体(測定槽) 熱電対(温水槽)
:圧力伝送器(0~50kPa)
●調節計 :シングルループコントローラ 2台
●記録計 :1~5V入力 3ペン式 1台
●調節弁 :空気式調節弁(20~100kPa変換器付)
●揚水ポンプ :AC100V,150W,50/60Hz
●A/D変換器 :12ビット・入力0~5V・8チャンネル
●D/A変換器 :12ビット・出力0~5V・4チャンネル
●電磁弁 :外乱用電磁弁 (AC100V)
●電源 :制御用電源AC100V
:ヒータ用電源AC200V 7kVA 50/60Hz
●寸法 :1800(W)×800(D)×1500(H)mm



(注)この実習装置を使用するには、別途吐出空気量が140L/MIN以上のエアーコンプレッサーが必要です。
