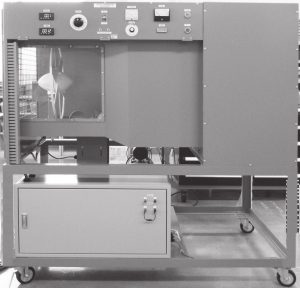

屋内風力発電実験装置

屋内風力発電実験装置

KENTAC 6901

学習項目

◯風力発電の原理
◯風力発電機の波形観測
◯風速−発電特性試験
◯風力発電機の負荷特性試験
◯充電特性試験

仕様

◯ファン 電源・容量 : 3φ、3W、200V、1.5kw
ファン直径 : 約700mm
◯インバータ 電源・容量 : 3φ、3W、200V、2.2kw
制御入力 : ボリュームによる回転数制御
◯負荷抵抗 : スライド式抵抗器
◯各種指示計 : 発電電圧・電流・風速・回転計等
◯風速計検出 : 風杯−発電機方式、2~50m/s
出力信号 : 電圧信号
◯充電器 : アナログ方式
◯蓄電池 : 小型シール鉛蓄電池
容量 : 12V40Ah
◯回転検出方式 : 光反射型
◯回転指示計 : デジタル方式
○寸 法 :1500×890×1610mm

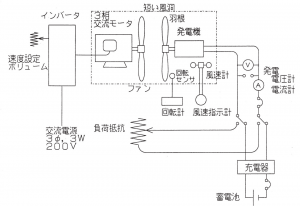

システム図
