単相交流計測負荷装置
交流理論学習装置
単相交流計測負荷装置
KENTAC 7100
★電気を学習する上で最重要項目実験教材 100～1000Hzインバータ 直並列共振、ＲＬＣ回路の学習
実習の内容
（1）基本交流回路の学習
抵抗回路の電圧と電流 ＲＬＣ各種直列回路の演習
Ｌ回路の電圧と電流 ＲＬＣ各種並列回路の演習
Ｃ回路の電圧と電流

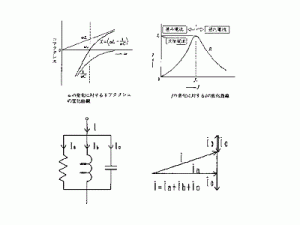

（2）共振回路の学習
直列共振回路の学習（共振周波数と共振電流の変化曲線）
角速度ω（2πｆ）の変化に対するリアクタンスの変化と変化曲線の学習
並列共振回路の学習
仕様
単相インバータ ：約ＡＣ20Ｖ，3Ａ，10～1000Hz
負荷抵抗 ：50Ω，50Ｗ，±5％
自己インダクタンス：20ｍＨ，3Ａ，±10％（500Hz時）
静電容量 ：5μＦ±５％，50Ｖ
デジタル電圧計 ：ＡＣ199.9Ｖ
デジタル電流計 ：ＡＣ5.00Ａ
周波数計 ：0～1999Hz
電源：ＡＣ100Ｖ±10％
寸法：約500（Ｗ）×400（Ｄ）×200（Ｈ）
負荷抵抗 ：50Ω，50Ｗ，±5％
自己インダクタンス：20ｍＨ，3Ａ，±10％（500Hz時）
静電容量 ：5μＦ±５％，50Ｖ
デジタル電圧計 ：ＡＣ199.9Ｖ
デジタル電流計 ：ＡＣ5.00Ａ
周波数計 ：0～1999Hz
電源：ＡＣ100Ｖ±10％
寸法：約500（Ｗ）×400（Ｄ）×200（Ｈ）
質量：約20㎏
特徴
（1）1０～1000Hzの正弦波インバータ搭載
周波数はボリュームにて簡単に設定可能
（2）デジタル電圧計、電流計、周波数計を各1台づつ標準装備
（3）教科書で学習したことが、簡単に実験可能
電圧・電流の遅れ進み、ベクトル図の学習、共振曲線の学習
標準付属品
（1）バナナプラグ付ケーブル ：20本
（2）サンカプラ（バナナジャック分配器） ：2個
（3）マニュアル ：1冊
（4）抵抗（5Ω、50Ｗ） ：1個
