パルス回路実習装置

パルス回路実習装置

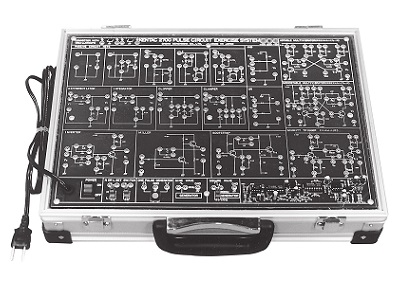

KENTAC 2700

特徴

(1)パルス回路がコンパクトにまとめてありますから効果的
な学習が出来ます。
(2)1台あたり少人数で学習しますからパネル式学習と比較
して学習効果が高いです。
(3)波型観測ピンが立っていますから、波形の観測が容易で
す。
(4)回路が多いので各種の組み合わせ学習が出来ます。
(5)パルス発生回路やパルス関連の回路がパネル上に展開し
ていますからわかりやすく学習出来ます。
(6)信号発信器を内蔵していますから、外部のジェネレータ
は必要ありません。
(7)収納に便利なようにアルミ製ボックスに収納してありま
す。

学習項目

(1)各種の回路に対する出力パルスの応答
R,L,Cを組み合わせた5回路
(2)AND回路
(3)OR回路
(4)微分回路
(5)積分回路
(6)クランプ回路
(7)クリップ回路
(8)インバータ回路
(9)ミラー積分回路
(10)ブートストラップ回路
(11)無安定マルチバイブレータ回路
(12)単安定マルチバイブレータ回路
(13)シュミットトリガ回路

仕様

(1)学習の内容
各種の回路に対する出力パルスの応答
R、L、Cを組み合わせた5回路
AND回路、OR回路、微分回路、積分回路、
クランプ回路、クリップ回路、インバータ回路、
ミラー積分回路、ブートストラップ回路、
無安定マルチバイブレータ回路、
単安定マルチバイブレータ回路、
シュミットトリガ回路
(2)内蔵信号源
1KHz方形波(10Vp-p約-5V~+5V)
1KHz正弦波(10Vp-p約-5V~+5V)
(3)設定スイッチ
2個 「H」レベル…約+15V
「L」レベル… 0V
(4)単発パルス発生器
1mS0~15V
ワンショットのアップとダウン2種類
(5)オシロスコープ接続ピン
グランド用4ピン
波形観測用4ピン
(6)電源 AC100V±10% 50/60Hz
内部電源±15V
(7)寸法 370(W)×290(D)×100(H)

標準付属品

(1)1㎜ピン接続ケーブル(短) :16本
(2)1㎜ピン接続ケーブル(長) :8本
(3)マニュアル :1冊
(4)部品BOX :1個
