KENTAC 1060

半導体実験装置ダイオード・トランジスタ・MOSFET等の正特性実験が出来ます。
電源内蔵ですから便利です。

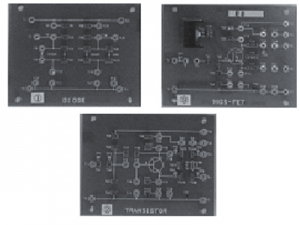

KENTAC1060実験で必要な実験用各種抵抗・半導体等が標準装備

特徴

◎各種パワーデバイス(トランジスタ・ダイオード・MOSFET)の静特性試験が出来ます。
◎直流可変電源・固定電源が付いていますから、電源をいくつも用意する必要はありません。
◎計測器はデジタル電圧計・デジタルテスタが付いているので、学校が計測器を用意する必要はありません。
◎実験に必要な抵抗・半導体等は用意されています。

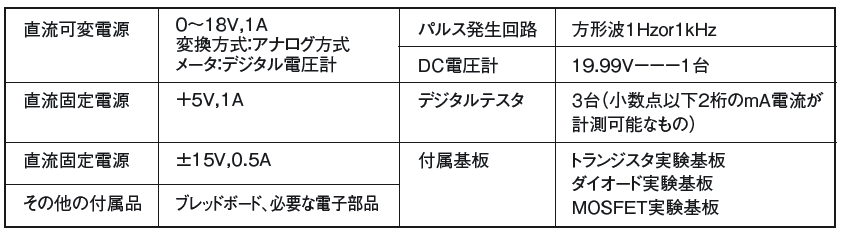

仕様

学習の内容

◎パワーエレクトロニクスのデバイスの静特性試験
☆ダイオード(ダイオードの特性)
整流用ダイオード、ツェナーダイオード
定電流ダイオード
☆トランジスタ(特性試験)
増幅度(hFE)の測定、VBE-IB、VCE-IC、IB-ICの静特性試験
増幅回路&バイアスの実験
☆MOS-FET
VGS各種電圧下に於けるVDS-ID特性試験
