モータ制御開発支援システム

モータ制御開発支援システム

Simtrol-m



特長

○モータ制御に必要なブロックがライブラリ化されて用意されています

○各ブロックは内部データを設定出来ます

○ライブラリ内にはハードウェアに依存する関数も存在します。当社製CPUボードに関する関数

(PWM出力・A/D,D/A入出力、 カウンタ入力・I/O入出力等)は登載済み

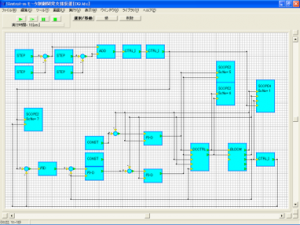

○ライブラリを使用してモータ制御ブロックダイアグラムを構築出来ます。

○ブロック間は線で結ぶと数学的結合が出来ます

○必要と思われる場所にディスプレイ装置を挿入出来ます。

○シミュレーション結果が良好ならコンパイルしてC言語のソースファイルを作成出来ます。

この C言語のソースファイルはANSI-Cでから、ほとんどのCPUのC言語コンパイラで実行可能です。



学習項目

(1) タコジェネレータ付DCサーボモータ

(2) エンコーダ付DCサーボモータ

(3) 倒立振子制御

(4) ホールセンサ付ブラシレスDCモータ制御

(5) ブラシレスDCモータのベクトル制御



仕様

○ ベクトル制御用関数

3相3線→dq変換関数、3相2線→dq変換関数、dq座標系→3相交流変換、

αβ座標系→dq座標変換、dq軸間非干渉化関数, dq座標→αβ座標系変換、

αβ座標系→3相交流変換、3相交流→αβ座標系変換等

○ プロセス制御用関数

PID制御器、PI-D演算器、I-PD演算器、PI演算器、P演算器、I演算器、D演算器、

アンチリセットワインドアップPID制御器、1次遅れ要素(ルンゲクッタ4次法)、1次遅れ要素(オイラー法)

1次遅れ要素(ルンゲクッタ2次法)、2次遅れ要素(ルンゲクッタ4次法)、進み遅れ関数等

○ 演算関数

加算器、減算器、リミット、4入力加減算器、増幅器(乗除算器)、マトリックス演算(2行2列)、

逆マトリックス演算(2行2列)、マトリックス演算(2行3列)、マトリックス演算(3行2列)等

○モータ用関数

ブラシ付きDCモータ(永久磁石励磁モータ、他励モータ、分巻きモータ、直巻きモータ等)、ブラシレスDCモータ等

○信号発生器

ステップ信号発生器、定数信号発生器、正弦波発生器、方形波発生器、三角波発生器、ノイズ発生器、ランプ発生器、

平衡3相交流信号発生器、任意波形発生器等

○ディスプレイ

1入力オシロ機能、2入力オシロ機能、4入力オシロ機能、バーグラフ表示(1入力)、数値表示(1入力)等

○PIO関数

13600用 A/Dコンバータ入力、D/Aコンバータ出力、PWM発生関数、エンコーダ入力発生関数、PIO関数

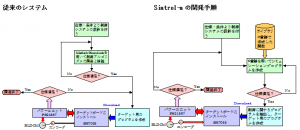

開発手順

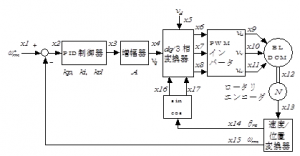

モータ制御への応用例
