絶縁付双方向AC/AC変換器(AC側系統連係インバータ)

絶縁付双方向AC/AC変換器(AC側系統連係インバータ)

特徴

○絶縁付き双方向AC/AC変換器です。
・ 独立型・系統連系として使用出来ます。
・ 設定で50/60Hz選択が可能です。
・ 容量・電圧等ご注文で変更可能です。

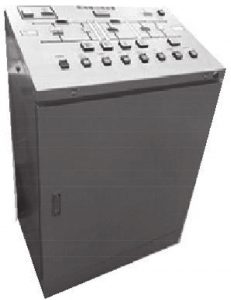

○製作例の仕様
・ 入力 単相100V~3相3線200V
・ 出力 単相2線式100V,50Hz,3kVA。3相も製作可能です。
・ 自動運転や手動運転等のシーケンス付き
・ 系統との絶縁は高周波トランス(20kHz)による。
○内部構成例
・ PFC電源又はコンデンサインプット
・ DC/DCコンバータ(ステップアップ回路)×2台
・ 絶縁部(方形波高周波インバータ及び高周波トランス)
・ 単相or3相インバータ及びフィルタ
