工業教育用機器＞モータ制御学習装置
IT時代の卓上MG実験装置
| 卓上MGの 組み合わせ KENTAC 2202MG |
各種ＭＧの組み合わせを 表示しています。 | ||
| ３相誘導ﾓｰﾀ -永久磁石 ﾌｨｰﾙﾄﾞ発電機 KENTAC 2202MG -CCu-M |
 |
３相誘導ﾓｰﾀ（約50W） 永久磁石 ﾌｨｰﾙﾄﾞ発電機 （約50W） 直流電源入力AC100V 出力DC5～70V ｴﾝｺｰﾀﾞ、計測器等 |
カタログ 2P |
| ﾌﾞﾗｼﾚｽDCﾓｰﾀ 永久磁石 ﾌｨｰﾙﾄﾞ発電機 KENTAC 2202MG -DB-M |
 |
ﾌﾞﾗｼﾚｽＤＣﾓｰﾀ（約50W） 永久磁石 ﾌｨｰﾙﾄﾞ発電機 （約50W） 直流電源入力AC100V 出力DC5～70V ｴﾝｺｰﾀﾞ、計測器等 |
カタログ 3P |
| 直流分巻ﾓｰﾀ 直流複巻発電機 KENTAC 2202MG- SHG-CG |
 |
直流分巻ﾓｰﾀ(約100W) 直流複巻発電機(50W) 直流電源入力AC100V 出力DC5～70V ｴﾝｺｰﾀﾞ、計測器、 励磁調整器、負荷抵抗器等 |
カタログ 4P |

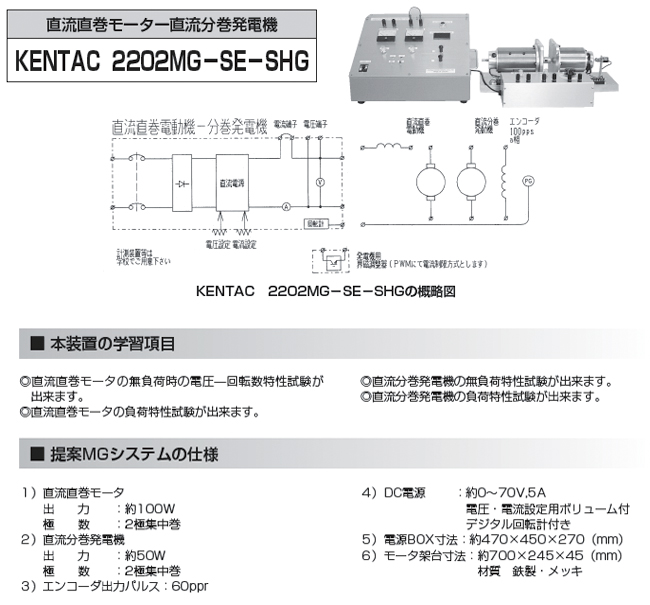

| 直流直巻ﾓｰﾀ 直流分巻発電機 KENTAC 2202MG- SE-SHG |
 |
直流直巻ﾓｰﾀ(約100W) 直流分巻発電機(50W) 直流電源入力AC100V 出力DC5～70V ｴﾝｺｰﾀﾞ、計測器、 励磁調整器、負荷抵抗器等 |
カタログ 4P 5P |
| ﾊﾟｿｺﾝ計測 ﾌﾞﾗｼﾚｽDCﾓｰﾀ 永久磁石 ﾌｨｰﾙﾄﾞ発電機 KENTAC 2202MG -DB－M-PC |
 |
ﾌﾞﾗｼﾚｽＤＣﾓｰﾀ（約５０W） 永久磁石ﾌｨｰﾙﾄﾞ発電機 （約５０W） 直流電源入力AC100V 出力DC5～70V ｴﾝｺｰﾀﾞ、計測器、ﾊﾟｿｺﾝ、計測ｿﾌﾄ等 |
カタログ 5P |
工業教育用機器＞モータ制御学習装置
| ﾒｶﾄﾛﾗﾎﾞ-Ⅲ KENTAC 2203 |
 |
ﾓｰﾀ学習の決定版 下記のｽﾃｰﾀ、ﾛｰﾀを組み合わせて 各種のﾓｰﾀが可能 3種のｽﾃｰﾀ(集中巻、重ね巻、永久磁石ﾌｨｰﾙﾄﾞ) 9種類10本のﾛｰﾀ 直流電源、ﾃﾞﾓ用ｲﾝﾊﾞｰﾀ 計測部等を完備 |
カタログ 6_7_8P |
| ﾊﾟｿｺﾝ計測 ﾒｶﾄﾛﾗﾎﾞ-Ⅲ KENTAC 2203PC |
 |
ﾓｰﾀ学習の決定版 下記のｽﾃｰﾀ、ﾛｰﾀを組み合わせて 各種のﾓｰﾀが可能 3種のｽﾃｰﾀ(集中巻、 重ね巻、永久磁石ﾌｨｰﾙﾄﾞ) 9種類10本のﾛｰﾀ 直流電源、ﾃﾞﾓ用ｲﾝﾊﾞｰﾀ 計測部、ﾊﾟｿｺﾝ等を完備 更に計測ｿﾌﾄを追加 |
カタログ 9P |
| ３相ﾓｰﾀ実験装置 KENTAC 3306 |
 |
200V,400Wの誘導電動機 負荷としてﾊﾟｳﾀﾞｰﾌﾞﾚｰｷ ｴﾝｺｰﾀﾞ VVVFのｲﾝﾊﾞｰﾀ 各種計測回路 |
カタログ 10P |
| ﾊﾟｿｺﾝ計測 ３相ﾓｰﾀ実験装置 KENTAC 3306PC |
 |
200V,400Wの誘導電動機 負荷としてﾊﾟｳﾀﾞｰﾌﾞﾚｰｷ ｴﾝｺｰﾀﾞ VVVFのｲﾝﾊﾞｰﾀ 各種計測回路、ﾊﾟｿｺﾝ計測 更にｿﾌﾄを追加 |
カタログ 11P |
| 単相正弦波 ｲﾝﾊﾞｰﾀﾕﾆｯﾄ KENTAC 3209 |
 |
IGBTﾓｼﾞｭｰﾙ使用 VVVFのｲﾝﾊﾞｰﾀ学習に 負荷として単相ﾓｰﾀ、 電球、蛍光灯を装備 各種計測回路 |
カタログ 12P |
| 学習用DC入力インバータ KENTAC3310or3311 |
 |
ｲﾝﾊﾞｰﾀCPU13600,MOSFET
Vを組合わせた商品です FET55V,50A orFET150V,20A 10A/ 4V 電流ｾﾝｻ(± ± ) FET orPWM ﾄﾞﾗｲﾊﾞ(方形波 ) ﾎｰﾙｾﾝｻｴﾝｺｰﾀﾞ入力 or RS232C 装備 簡単なｻﾝﾌﾟﾙﾌﾟﾛｸﾞﾗﾑ提供 が有ると便利です Simtrol |
カタログ 13P |
| ｲﾝﾊﾞｰﾀｱｰﾑ用電源 KENTAC 3015 |
 |
AC100 240V入力 ～
出力 × ( ) DC16V 4 0.1A ± ( ) DC 15V 0.1A ＋ ( ) DC 5V 1A DC 22V 0.1A ＋ ( ) |
カタログ 13P |
| AC 入力実験インバータ KENTAC13610-10-231/AC |
 |
入力 ３ 相 ２ ０ ０ Ｖ ， ２ ． ２ 以下kW
出力プログラムによる 入力電流ｾﾝｻ 、 ｴﾝｺｰﾀﾞ 、 ﾎｰﾙｾﾝｻ等 サンプルプログラム Ｆ ／ Ｖ 一定インバータプログラム ホールセンサ入力 Ｂ Ｌ Ｄ Ｃ エンコーダ入力 Ｂ Ｌ Ｄ Ｃ |
カタログ 14P |
| DC 入力実験インバータ KENTAC13610-10-231/DC |
|
入力 ＤＣ０～３５０Ｖ， ２ ． ２ 以下kW
出力プログラムによる 入力電流ｾﾝｻ 、 ｴﾝｺｰﾀﾞ 、 ﾎｰﾙｾﾝｻ等 サンプルプログラム Ｆ ／ Ｖ 一定インバータプログラム ホールセンサ入力 Ｂ Ｌ Ｄ Ｃ エンコーダ入力 Ｂ Ｌ Ｄ Ｃ |
カタログ 14P |
| 大電流インバータ KENTAC3045-IPM200 |
 |
( )CPU 7047 SH2 IPM600V,200A 電流ｾﾝｻ(± ) 300A ﾄﾞﾗｲﾊﾞ( 専用 ) IPM PWM ﾎｰﾙｾﾝｻｴﾝｺｰﾀﾞ入力 or 装備 CAN,RS232C 簡単なｻﾝﾌﾟﾙﾌﾟﾛｸﾞﾗﾑ提供 Simtrol が有ると便利です |
|
| 受注品生産例 高機能による CPU ２ 軸制御インバータ |
 |
SH2A 7216 Ｃ Ｐ Ｕ 入力電圧 ２ ４ Ｖ ブラシレス Ｄ Ｃ モータ ２ 軸制御可能 |
カタログ 16P |
| 受注品生産例 1DCCTor ワンシャント制御用インバータ |
 |
SH2 7085Ｃ Ｐ Ｕ 入力電圧 ２ ０ ０ Ｖ １ Ｄ Ｃ Ｃ Ｔ ｏ ｒ ワンシャント制御にて ブラシレス Ｄ Ｃ モータ制御 |
カタログ 16P |
| 回生エネルギー
実験装置 KENTAC ６９２０ |
 |
カタログ 17P |
|
| ﾓｰﾀﾄﾙｸ試験装置 モータトルク試験装置 |
 |
カタログ 18P 19P |
|
| 誘導発電機実験装置 KENTAC |
 |
誘導発電機 ３ 相 Ａ Ｃ ２ ０ ０ Ｖ ６ Ｐ ７ ５ ０ Ｗ 駆動モータ Ａ Ｃ サーボモータ １ ． ５ ｋ Ｗ ， ２ ０ ０ ０ ｒ ｐ ｍ 双方向コンバータ ６ ０ ０ Ｖ ， ５ ０ Ａ 系統連係インバータ 直流電源 Ｄ Ｃ ２ ０ ０ Ｖ ， ５ Ａ |
カタログ 20P |
| 電気系統に回生機能付き MG KENTAC |
 |
試験用モータ誘導電動機・ サーボモータ等 駆動モータ誘導電動機 サーボモータ 容量 ５ ． ５ ｋ Ｗ 程度まで 駆動用インバータ 回生機能付き系統連係インバータ 直流電源 |
カタログ 90P |

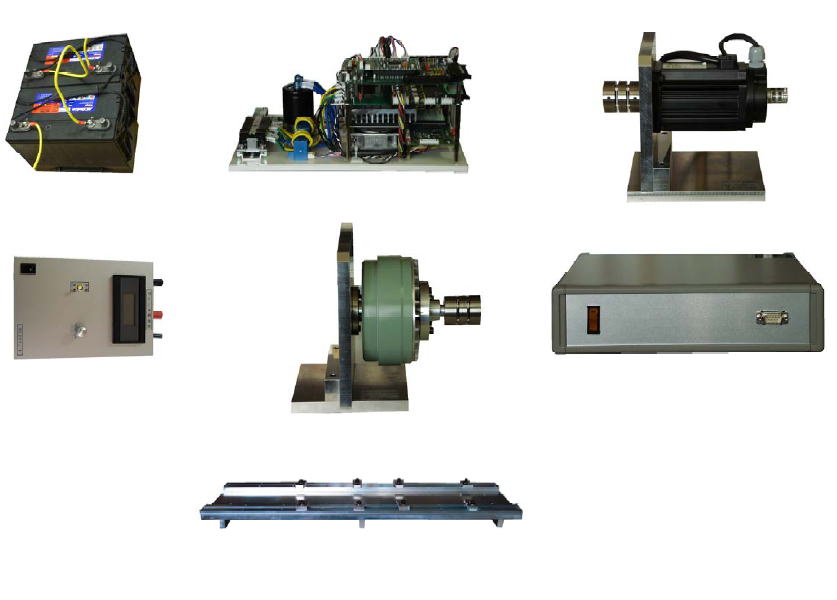

| 電気自動車用モータ実験装置KENTAC3370 |  |
電源：バッテリ及び充電用電源 電気自動車用モータ：ＤＣ２４Ｖ２００Ｗサーボモータ フライホィール インバータ ヒステリシスクラッチ クラッチ用電源 計測装置 モータ制御開発支援システム（Ｓｉｍｔｒｏｌ－ｍ） パソコン：デスクトップパソコン 付属品：マニュアル及びサンプルソフト |
カタログ |
