6.5kw ハイブリッドシステム

6.5kw ハイブリッドシステム

KENTAC 6696

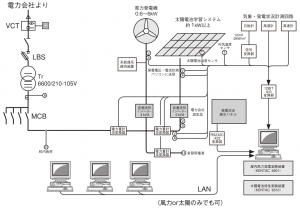

風力発電装置の仕様及び設置例 (0.6kW 程度から設置可能)

■風力発電システム共通仕様
イ ン バ ー タ:4kw
系統連系維持装置:1式
風 速 計:発電機方式
風 向:ポテンショメータ式



2.5kW系統連系用風力発電装置(ダウンウィンド方式)

標 準 出 力:2.5kW
標 準 風 速:12m/s
羽 根 直 径:3.5m 3 枚羽根
定格回転数:300rpm
マストの高さ:6.5m
ノイズデータ:60db/(20m/s)

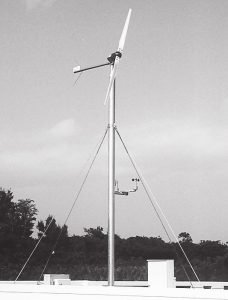

1kW系統連系用風力発電装置(アップウィンド方式)

標 準 出 力:1kW
標 準 風 速:10.5m/s
羽 根 直 径:3.0m 3 枚羽根
マストの高さ:約5m

パソコンによる計測システム
■計測表示する項目
日射量/風向/風速/外気温/パネル表面温度/風力発電電圧・電流/イン
バータ出力電圧・電流/発電電力/実験室使用電力/電力会社からの買電力
■計測表示方法
デジタル値:1回/約2秒  グラフ表示:5分毎の数値データをグラフ化
■計測データの保存
5分毎に数値データとして HDD に格納(1日単位を数値データとして 1 ファ
イルに保存)
■計測回路の仕様(予算により増減可能)
パソコン 11 台(計測用 1 台+学生用 10 台)LAN 設備

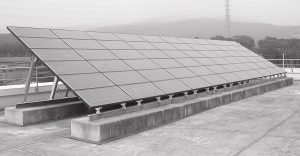

 4kW 太陽電池発電装置の仕様設置例(1kW 程度から設置可能)

4kW太陽電池発電装置
出 力:4.22kW
太 陽 電 池:単結晶太陽電池
モ ジ ュ ー ル:88 W×48 枚
設 置 面 積:約 40㎡
イ ン バ ー タ:4kW
系 統 連 系 用:インバータ1 台
日 射 計
外 気 温
表面温度設置

クリーンエネルギー実用化学習システム例 (ハイブリッドシステム)

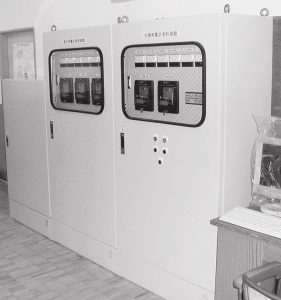

インバータ盤の仕様及び設置例 盤内設備品 〈自立盤タイプ1〜3面〉
■太陽&風力発電用インバータ
■各発電電圧・電流指示計
■出力電力・電流指示計
■インバータ出力電力量計
■計測インターフェイス機器
(各発電機の電圧・電流・電力・日射量・パネル温度・風向・風速等)
■保安機器(ELB・NFB 等)
