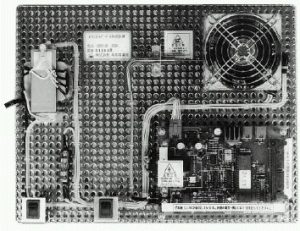

Ａ／Ｄ・Ｄ／Ａ負荷装置

KENTAC　3511

特徴

○熱電対による温度計測

○トライアックを点弧しヒータを温度制御

学習項目

KENTAC 13600CPU と接続し、　Ａ／Ｄ、Ｄ／Ａコンバータ

の変換技術と温度制御の学習が出来ます。

仕様

○温度センサー：Ｋ形熱電対（クロメルーアルメル）

○ヒータ：ＡＣ100Ｖ、15Ｗ

○ファン：ＡＣ100Ｖ、80φ専用スイッチ付き

○温度-mV変換器　：ＡＤ595or594

（センサー温度１℃あたり10mVに変換）

○ヒータコントローラ：8748（他のマイコンに変更の場合あり）

交流波形の位相制御

○ヒータ制御デバイス：トライアック

○寸法：約350(W)×250(D)×100(H)
