初級空気圧制御実習装置

初級空気圧制御実習装置

KENTAC 2310

特徴

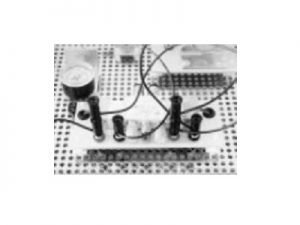

○空気圧機器のベースが差し込み式ですから、取り付け
取り外しが簡単に出来ます。
○機器のレイアウトが自由に配置出来ます。
○空気圧制御の初級学習教材が揃っています。
○24V制御ですから安全です。
○空気圧制御機器の追加が容易です。

学習項目

(1)空気圧回路の基礎学習
(2)空気圧制御の配線実習
(3)シーケンサ制御学習
(4)I/Oボード付きパソコンからの制御学習

仕様

●入力電源 :AC100V 50/60Hz
DC24V出力
●消費電流 :0.3A
●使用圧力範囲 :0 ~ 0.7MPa
●パソコン接続用端子(TTLレベル)
●シーケンサ接続端子(DC24V)
●入力5点・出力3点
●寸法 :約700(W)×500(D)mm  20kg

内訳

◎単動押し出しシリンダ 1台

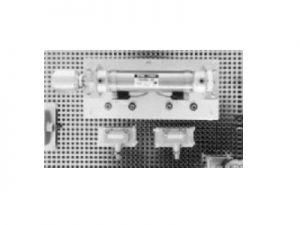

◎複動シリンダ 1台

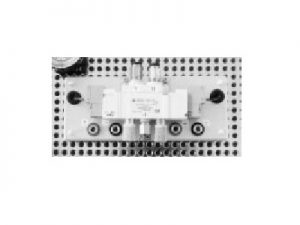

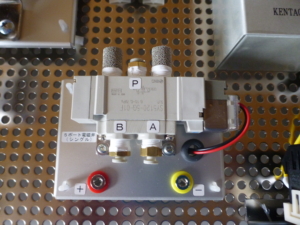

◎電磁弁 3台
◎スピードコントローラ 3台
◎圧力ゲージ 2台
◎フィルタレギュレータ 1個
◎リミットスイッチ 1個
◎インターフェイスボード 1個
◎中継ボックス 1個
◎24VDC電源 1台
◎継ぎ手及びエアチューブ 1式
◎操作スイッチパネル 1面
◎50cmバナナ付ケーブル 10本
◎60cm積重バナナ付ケーブル 10本
