32ビットワンボードマイコン

32ビットワンボードマイコン

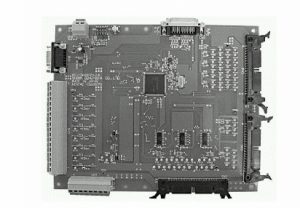

KENTAC　13600CPU

★コネクタは従来のKENTAC製品互換

★ステップモータ、DCサーボ等接続可能

特長

○単行本『C言語によるモータ制御（仮称）』が付属

高橋久先生著（電波新聞社発行）

○上記本にＣコンパイラ付・機械制御用各種関数及び

モータ制御用各種関数サンプル付

（詳しくはＨＰを参照ください）

○コネクタはKENTAC800Ｚｍｋ2、PCP－2等とピン配列

の同じコネクタが1個付いています。

○当社のインバータ駆動部（KENTAC 3305IV及び3010～

3012）と40芯コネクタでワンタッチで接続が出来ます。

○内部10bit Ａ／Ｄ×8ｃｈを持っています。

○外部高速シリアル12bit Ｄ／Ａ×4ｃｈ持っています。

○ 3アーム分（6bit）のＰＷＭ出力が可能です。

○入出力確認用ピンが多数設置してあります。

学習項目

(1)32ビットマイコンのハードウエア学習

(2) AD,DA コンバータの学習

(3) Ｃ言語プログラミング学習

(4) PWM発生器、RS-232Cシリアル通信の学習

仕 様

○ CPU　　　：ＳＨ7085（SH2）（RENESAS製）

○動作クロック　　：80ＭＨｚ

○内部Ａ／Ｄ　　：10bit 8chをＣＮ6に引き出し

○内蔵ROM　　：512ｋＢ（フラッシュメモリ）

○ RAM　　　：32ｋＢ

○プログラム書き込み用ポート： ＲＳ－232Ｃ×1ポート

ＲＥＮＥＳＡＳ製Ｅ10Ａ接続用

○特別付属品　　：Ｃ言語によるモータ制御（仮称）

著者高橋久先生（電波出版社発行）

コンパイラ、デバッカ等（限定あり）

○付属サンプルソフト（予定）

1）システム関数1

2）時間待ち関数8

3）標準PIO関数7

4）ＰＷＭ関数3

5）計数関数8

6）ＡＤ関数2

7）ＤＡ関数1

8）通信関数6

9）メイン関数1

10）信号発生関数（ｓｉｎ,ｃｏｓ等）

11）その他モータ制御オリジナルソフト

○パラレルＩ／Ｏ　：8ポート（40ピンコネクター×2）

○ＣＮ4コネクター：KENTACシリーズに同じ

設定により2ポート入力,2ポート出力

○ＣＮ1コネクタ：インバータ等に使用

START,STOP,RESET,PWM×6bit

○ＣＮ7 　　　　：高速シリアルＤ／Ａコンバータ

12bit×4ch

○ＣＮ6　　　　 ：内蔵A／Dコンバータ

10bit×8ch

○ＣＮ5 　　　　：一般Ｉ／Ｏ×13bit

○ボード寸法　　　：約170×140×35（mm）

○電源　　　：ＡＣ100Ｖ、内部電源　　　：ＤＣ5Ｖ
