電気工事実習盤



電気工事実習盤

KENTAC　PNL-S01A

★本装置は電気工事技能競技全国大会サイズに準拠

★作業面は中心材・ ２４ｍｍの芯材・ ４ｍｍの表面材で出来ています。

■概要

本装置は電気工事用の作業実習盤で、サイズ等は電気工事技能競技全国大会のサイズにあわせ製作しております。表面材料（作業面）は厚さ４ｍｍの化粧ベニヤなので、安価にしかも容易に交換が可能です

■特徴

○パネルサイズは電気工事技能競技全国大会サイズに準拠しています。

また墨出しは上面・側面から可能です。

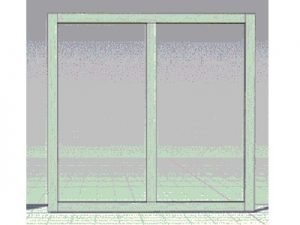

○枠は住宅用２×４の型枠をフレームに挟んで止めてあります。非常に頑丈

です

○両面にベニヤ合板の作業面があり、１台で２人作業が可能です

○作業面の芯材に24mmの合板を採用していますので反りが生じにくい

です。この合板の上に４ｍｍの化粧ベニヤが作業面になります。

○ユニバーサル構造ですので、メーカー手配の合板でなく市販の

低価格の合板の使用が可能です。

○装置本体には強固なアジャスタブルマウント及びφ100の大口径

ブレーキ付きキャスターを装備しています。

○強固な鋼板フレームを採用、強靭で堅牢な構造で実習も安全です

■ 仕様

型式  　　KENTAC　PNL-S01A

寸法  　　幅W1913×高さ2082×奥行き750（突起部除く）

使用材　フレーム  鉄製架台

アジャスターボルト  M16

キャスター  φ100ストッパー付き

枠  住宅用2×4材

左右材  1820mm

上下材  1722mm

中心材  1649mm

芯材（合板）  1920×910×24mm

表面板（合板）  1920×910×4mm

使用木ﾋﾞｽ  枠の固定

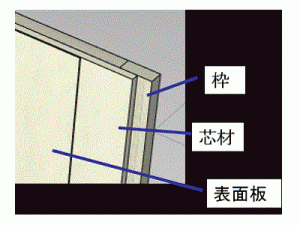

枠は住宅用２×４の型枠を

フレームに挟んで止めてあります。

ですから非常に頑丈です。

ある程度使用し表面材が穴だらけ

になっても表面材のみ交換可能です。新品同様になります

※仕様は予告なしに変更することがあります。　組み立て費・送料別途になります

製造元　：株式会社昭和電業社

〒２９９－０111千葉県市原市姉崎７４５－２　　　　　　　　　　　　　　　　　　　　　　　　　

TEL０４３６–６１–４６１６　FAX０４３６－６１－４６４４

http：//www.k-sd.co.jp

Mail：kentac@k-sd.co.jp

代理店
