同期発電機・系統連系実習装置
同期発電機・系統連系実習装置
KENTAC 6910
★駆動部誘導モータ（インバータ）
★出力3φ、100V、100W
★小型・高機能・（回転数コントローラ他付き）
特徴
○小型なので卓上で同期発電機の実習ができます。
○三相 100V,100Wの同期発電機です。
○外部電源母線との自動と手動で系統連係の実習が可能です。
学習項目
(1)三相同期発電機の無負荷試験
(2)三相同期発電機の負荷試験
(3)三相同期発電機の手動・自動並列運転の実験
(4)送配電実験
(5)三相同期発電機とマイクロインバータを使用してマイクログリッドの実験

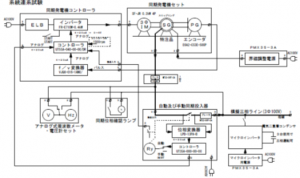

３相同期発電機実験装置の概略図（オプションも含む）
仕様
○同期発電機セット
・同期発電機 ：三相，１００Ｖ，１００Ｗ（Ｙ結線時）
・同期発電機駆動用モータ ：誘導モータ、三相，４Ｐ，０．２ｋＷ
・回転数検出器 ：エンコーダー出力パルス：500ｐｐｒ
・ベース ：アルミ製ベース
・寸法：約530(W)×280(D)×160(H) 重量：約16.1kg
○同期発電機速度コントローラ
自動モードではモータスピードを外部指令により
指定の速度に速度フィードバックで調整します。
手動モードではボリュームでインバータ周波数(モータスピード)
を調整します。
・インバータ ：入力 単相１００Ｖ
：出力 三相２００Ｖ
・デジタル回転計付き
・回転数コントローラ
・ｆ／Ｖ変換器
・ブレーカ・端子台等
・塩ビ製ベース
・寸法：約350(W)×250(D)×170(H) 重量3.8kg
○同期発電機出力電圧コントローラ
同期発電機の出力電圧をコントロールします。
・電圧センサ×２台
・電圧調整用コントローラ
・手動or自動切り替えスイッチ
・ブレーカ・端子台等
・塩ビ製ベース
・寸法：約350(W)×250(D)×170(H) 重量：約3.8㎏
○励磁用電源
・入力 ＡＣ１００Ｖ
・出力 ＤＣ０～３５Ｖ，３Ａ
・寸法：約107(W)×345(D)×150(H) 重量6.0㎏
○自動及び手動同期投入器
同期発電機出力及び模擬電源の位相差を検出し、
同期発電機コントローラに速度指令を行います。
この両者の位相差が無くなった時点で同期投入を行います。
・位相差変換器
・コントローラ
・同期用リレー
・手動or自動切り替えスイッチ
・ブレーカ・端子台等
・塩ビ製ベース
・寸法：約350(W)×250(D)×170(H) 重量：3.8㎏
○三相トランス-LR負荷装置
.・三相トランス ：単相200V：100V x3ヶ Y結線
・電球負荷 ：20Wx3ヶ
・インダクタンス ：6mH/3Ax3ヶ
○同期位相確認ランプ ：100V/20W x 3ヶ
○電圧・周波数確認装置 ：電圧計0～150V
：電流計45～65Hz
○マイクロインバータ KENTAC7960 (オプション)
・ＤＣ入力から模擬系統に接続するインバータです。
・ ＤＣ側が電池の場合充電も可能です。
・ＡＣ／ＤＣ双方向コンバータになっています。
・ＤＣ入力 DC24～35V
・出力 単相AC100/200V,50/60Hz,150WMAX
・模擬系統に電圧・周波数は合わせます。
・手動or自動切り替えスイッチ
・本装置２台をＶ結線する事で、３相ラインに接続可能です。
※詳細はKENTAC7960のカタログをご確認下さい。
