学習用インバータ基板ーダ・ホールセンサ付BLDC用ドライバー
title

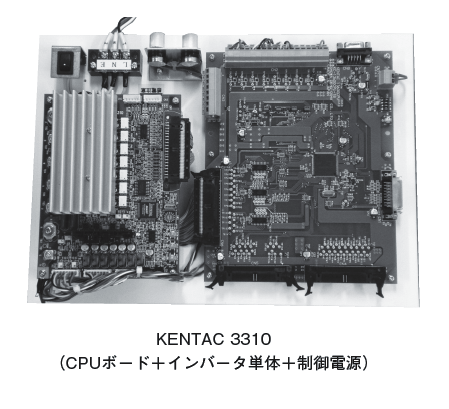

KENTAC 3310/3011

CPU基板 KENTAC13600

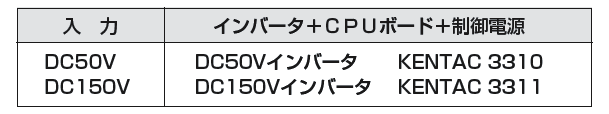

インバータ 使用電圧50V(KENTAC 3310)、150V用(KENTAC 3311)の2機種



インバータの仕様

◎インバータ+制御電源:KENTAC 3010/3011
FET 入力電圧により使用FETは異なります。
FETドライバ:フォトカプラ(TLP250)×6個
電流センサ:HX10-P(LEM)
DCライン,U,V相 合計3個
最大計測電流10A
◎制御電源:KENTAC 3015付
◎過電圧保護機能:設定過電圧以上でFET ON
(外部抵抗は付いていません)
◎標準ヒートシンク:約98×100×16mm
シリアル通信RS232C
◎CPUボード:CPU SH7085(SH2)
(KENTAC 13600) A/D 内部10bit 8ch
P50参照D/A シリアル4Ch 12bit
書き込みRS232C
メモリEEPROM 512kB
RAM32kB
◎ベース板寸法:約350×250×8mm塩ビ板
◎サンプルプログラム:以下の簡単なサンプルプログラムを提供
ホール素子付ブラシレスDCモータ駆動例
エンコーダ付ブラシレスDCモータ駆動例
(電流制御等含みません)

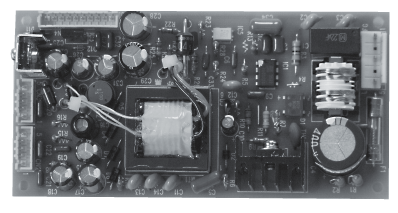

インバータアーム用電源 KENTAC 3015


インバータに必要な電源を装備
入力範囲が広い(AC100〜240V)

◎入力電圧:AC100V〜240V
◎出力電圧:DC16V×4(0.1A)、±15V×1(0.1A)
5V×1(1A)、22V×1(0.1A)
◎出力コネクタ:5ピン×2、10ピン×1
◎単体寸法:約135×65×32(mm)
