電子回路学習装置
★８ビットＡ／Ｄコンバータ搭載／実験に必要な部品各種付属
（2）特性の違うオペアンプ２種類と、その実験に必要な抵 抗、コンデンサ、ダイオード等が付属しています。し たがって、各種の実験を行うことが出来ます。（収納 ケース付き）
（3）ＤＣデジタル電圧計が装備されています。したがって、 電圧の計測が容易です。
（4）KENTACシリーズのマイコンとワンタッチで接続でき る８ビットＡ／Ｄコンバータが装備されています。
（5）携帯用のケースに収納してありますから取扱、収納が 容易です。
（6）完備された実験指導書が付属しています。
（2）トランジスタ回路 ：PNP、NPN各1回路
（3）電圧設定回路 ：＋15～－15Ｖ
（4）デジタルＤＣ電圧計 ：1台
（19.99Ｖ及び199,9mV切り替え）
（5）Ａ／Ｄコンバータ ：1回路
KENTACシリーズに40心ケーブルにて接続可
（6）電源 ：ＡＣ100Ｖ、50／60Hz
（7）内部電源 ：±15Ｖ、1Ａ
（8）寸法 ：約370（Ｗ）×290（Ｄ）×100（Ｈ）
（9）重量 ：約3.5㎏
（2）2㎜ピンのケーブル（色同上） ：各4本
（3）0.6㎜ピンとみの虫クリップのケーブル（色同上）：各2本
（4）0.6㎜ピンと2㎜ピン接続ケーブル（色同上）：各1本
（5）抵抗各種（14種類） ：1310本
（6）オペアンプ（μＡ741C,TL081） ：各5本
（7）コンデンサ（7種類） ：310本
（8）ダイオード（1Ｓ1588） ： 50本
（9）部品BOX ： 1個
表やグラフ等も豊富です。
（１）オフセット調整（反転及び非反転）
（２）直流増幅回路（反転及び非反転）
（３）差動増幅回路
（４）交流増幅回路の入出力特性
（５）交流増幅回路の周波数特性
（６）単一電源回路
（７）ブースタ回路
（８）直線検波回路
（９）絶対値増幅回路
（10）ローパスフィルタ回路
（11）ハイパスフィルタ回路
（12）バンドパスフィルタ回路
★実験に必要な部品各種付属
この１回路は各種部品を挿入する事により基本的な各種の実験が行えます。
（2）ＯＰアンプ電圧入力用ボリュームが標準装備
（3）オフセット調整用トリマー装備
（4）基本的な実験に必要な抵抗，コンデンサ等付属
（5）完備された実験指導書が付属
（2）電圧設定回路：－15～＋15Ｖ
10回転ボリューム、ＯＰアンプ出力
（3）電源：ＡＣ100Ｖ、50／60Ｈｚ
（4）内部電源：±15Ｖ、200ｍＡ
（5）寸法：320（Ｗ）×190（Ｄ）×70（Ｈ）
（6）標準付属品：接続ケーブル、抵抗各種、コンデンサ、部品ＢＯＸ
★可変静電容量値が100pF～11.1110μFと幅広く使用可能
★高精度です！
★小型、軽量です！
★設定方式が簡単なダイヤル式です！
★高精度（0.5％）です。
●高精度です
●可変抵抗値が０～１,111,110Ωと幅広い
●最小設定値が１Ωと小さい
●小型、軽量です
●設定方式が簡単なダイヤル式です
（2）使用抵抗：高精度金属皮膜抵抗
（3）ダイヤル：ステップ角 30度、11ノッチ
（4）寸 法：約380（Ｗ）×100（Ｄ）×65（Ｈ）
（5）最小設定値：1Ω
（6）使用抵抗の確度：1／2、±0.5％、50ppm／℃
（7）許容入力電力：0.5Ｗ／ステップ
オペアンプ実験装置
KENTAC 2500
★オペアンプ基本回路（４回路）／ＤＣデジタル電圧計装備★８ビットＡ／Ｄコンバータ搭載／実験に必要な部品各種付属
特徴
（1）オペアンプの基本回路が４回路標準装備されていますから各種の実験が行えます。 （オペアンプは１個で使用されることはほとんどなく、数個を直列あるいは並 列に組み合わせて使用する場合が多い）（2）特性の違うオペアンプ２種類と、その実験に必要な抵 抗、コンデンサ、ダイオード等が付属しています。し たがって、各種の実験を行うことが出来ます。（収納 ケース付き）
（3）ＤＣデジタル電圧計が装備されています。したがって、 電圧の計測が容易です。
（4）KENTACシリーズのマイコンとワンタッチで接続でき る８ビットＡ／Ｄコンバータが装備されています。
（5）携帯用のケースに収納してありますから取扱、収納が 容易です。
（6）完備された実験指導書が付属しています。
仕様
（1）オペアンプの基本回路：4回路（2）トランジスタ回路 ：PNP、NPN各1回路
（3）電圧設定回路 ：＋15～－15Ｖ
（4）デジタルＤＣ電圧計 ：1台
（19.99Ｖ及び199,9mV切り替え）
（5）Ａ／Ｄコンバータ ：1回路
KENTACシリーズに40心ケーブルにて接続可
（6）電源 ：ＡＣ100Ｖ、50／60Hz
（7）内部電源 ：±15Ｖ、1Ａ
（8）寸法 ：約370（Ｗ）×290（Ｄ）×100（Ｈ）
（9）重量 ：約3.5㎏
標準付属品
（1）0.6㎜ピンの接続ケーブル（赤、白、黒） ：各4本（2）2㎜ピンのケーブル（色同上） ：各4本
（3）0.6㎜ピンとみの虫クリップのケーブル（色同上）：各2本
（4）0.6㎜ピンと2㎜ピン接続ケーブル（色同上）：各1本
（5）抵抗各種（14種類） ：1310本
（6）オペアンプ（μＡ741C,TL081） ：各5本
（7）コンデンサ（7種類） ：310本
（8）ダイオード（1Ｓ1588） ： 50本
（9）部品BOX ： 1個
実験指導書の内容
基礎から応用まで懇切丁寧です。表やグラフ等も豊富です。
（１）オフセット調整（反転及び非反転）
（２）直流増幅回路（反転及び非反転）
（３）差動増幅回路
（４）交流増幅回路の入出力特性
（５）交流増幅回路の周波数特性
（６）単一電源回路
（７）ブースタ回路
（８）直線検波回路
（９）絶対値増幅回路
（10）ローパスフィルタ回路
（11）ハイパスフィルタ回路
（12）バンドパスフィルタ回路

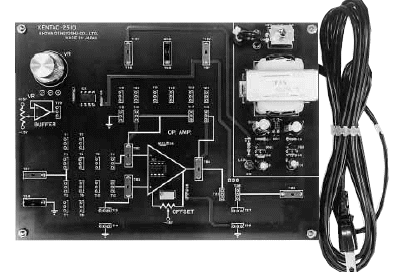

簡易型オペアンプ実験装置
KENTAC 2510
★オペアンプ基本回路１回路★実験に必要な部品各種付属
特徴
（1）オペアンプの基本回路が１回路標準装備されています。この１回路は各種部品を挿入する事により基本的な各種の実験が行えます。
（2）ＯＰアンプ電圧入力用ボリュームが標準装備
（3）オフセット調整用トリマー装備
（4）基本的な実験に必要な抵抗，コンデンサ等付属
（5）完備された実験指導書が付属
仕様
（1）オペアンプの基本回路：1回路（μ741Ｃ）（2）電圧設定回路：－15～＋15Ｖ
10回転ボリューム、ＯＰアンプ出力
（3）電源：ＡＣ100Ｖ、50／60Ｈｚ
（4）内部電源：±15Ｖ、200ｍＡ
（5）寸法：320（Ｗ）×190（Ｄ）×70（Ｈ）
（6）標準付属品：接続ケーブル、抵抗各種、コンデンサ、部品ＢＯＸ

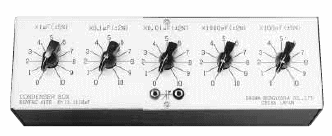

高精度コンデンサボックス
KENTAC 4150
★安価です！★可変静電容量値が100pF～11.1110μFと幅広く使用可能
★高精度です！
★小型、軽量です！
★設定方式が簡単なダイヤル式です！
KENTAC 4150の仕様

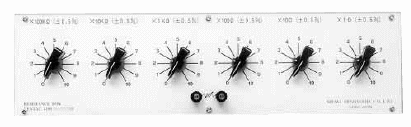

高精度抵抗ボックス
KENTAC 4100
★安価です・小型・軽量★高精度（0.5％）です。
特徴
●安価です●高精度です
●可変抵抗値が０～１,111,110Ωと幅広い
●最小設定値が１Ωと小さい
●小型、軽量です
●設定方式が簡単なダイヤル式です
仕様
（1）抵抗設定範囲：０～１,111,110Ω（2）使用抵抗：高精度金属皮膜抵抗
（3）ダイヤル：ステップ角 30度、11ノッチ
（4）寸 法：約380（Ｗ）×100（Ｄ）×65（Ｈ）
（5）最小設定値：1Ω
（6）使用抵抗の確度：1／2、±0.5％、50ppm／℃
（7）許容入力電力：0.5Ｗ／ステップ
