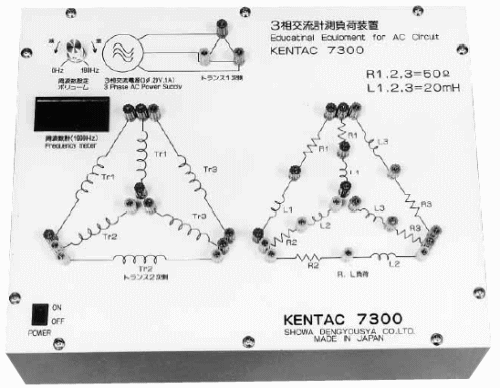

3相交流計測負荷装置

KENTAC 7300

★0～180Hzインバータ
★スター、デルタ等3相交流の学習

特徴

（1）０～180Ｈｚの３相正弦波インバータ搭載。
（2）インバータ出力は絶縁されたＡＣ20Ｖですから安心です。
（3）デジタル周波数計が搭載されています。
（4）３相各種の結線が学習できます。
　　　電源トランス一次側はデルタ結線です。
　　　電源トランス二次側はスター、デルタ結線が出来ます。
　　　負荷もスター、デルタ結線が出来ます。
　　　また抵抗、リアクタンスが選択できます。

学習の内容

（1）星形（スター）結線の電圧と電流。
　　　☆相電流、相電圧、線間電圧の学習
　　　☆ベクトル図の学習
　　　☆３相３線式、４線式の学習と中性線に流れる電流
（2）３角（デルタ）結線の電圧と電流
　　　☆相電流、相電圧、線間電圧の学習
（3）Ｖ結線の電圧と電流
（4）平衡３相回路の演習
　　　☆△－△ ☆△－Ｙ ☆Ｙ－Ｙ

仕様

（1）インバータ　　
　　　：3相、約20Ｖ、0～180Ｈｚ
　　　：各相１Ａ（ＭＡＸ）
（2）変圧器：3台、1次20Ｖ
　　　：2次20Ｖ、1Ａ
　　　　1次側三角結線に結線済み
（3）負荷抵抗：3台、20Ω、50Ｗ、±5％
（4）自己インダクタンス
　　　：3台、20ｍＨ、3Ａ
　　　±10％（100Ｈｚにおいて）
（5）電　源
　　　：ＡＣ100Ｖ、50／60Ｈｚ
（6）寸　法
　　　：450（Ｗ）×340（Ｄ）×180（Ｈ）
