マイコンによるデジタル温度制御
title

32ビットマイコン(KENTAC13600)

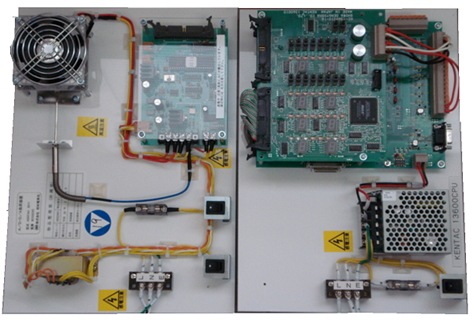

温度制御実習装置(KENTAC3511)

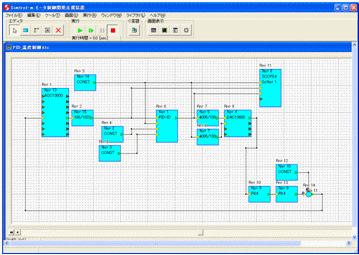

モータ制御開発支援ソフト(Simtrol-mAD)

KENTAC 3523(アカデミック445,830-)

上記の組み合わせで(PID制御)
デジタル温度制御学習シミュレーションと計測表示
32bitマイコン使用

学習の内容
(1)パソコンによる温度制御の学習が出来ます。
(2)PID制御のソフトの学習が出来ます。

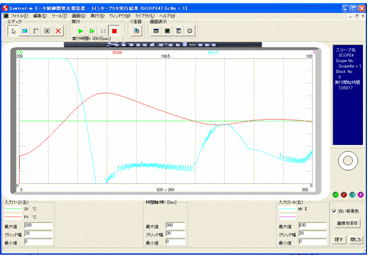

(3)温度制御の変化をCRTに表示する技術が学習出来ます。
制御概要
本システムは、コントローラとして、44ページ記載の ワンボードマイコン(KENTAC 13600)と下記 KENTAC3511改良品を使用したシステムです。  制御の特徴としてはAC100Vのゼロクロス点を検出し、 そこから時間待ちをし、トライアックを点弧する方式で ヒータの温度制御を行うシステムです。この方式を通常交流の位相制御方式と呼びます。 また温度検出には工業用に一番使用されている熱電対を 使用し、この温度信号(0〜200℃)を0〜5Vに変換し計測・制御しています。 パソコンのCRT上にグラフ化することも可能ですし、 PID制御も可能です。


KENTAC3523仕様
〇32bitワンボードマイコン(KENTAC13600)
カタログの44ページ参照 or インターネットで当社ホームページ
→工業用教育機器→マイコン制御実習装置→→→)
○A/D、D/A負荷装置(KENTAC3511)
カタログの46ページ参照
○モータ制御開発支援ソフト(Simtrol-m)
カタログの16ページ参照

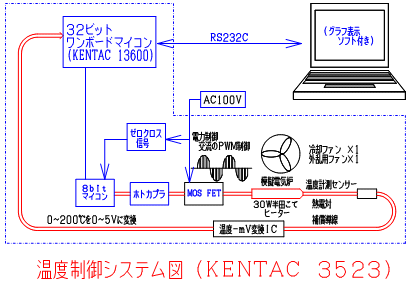

温度制御学習装置のシステム図
