自動制御装置(PID制御・パソコン制御)
title

温度−圧力制御実験装置

SPC−525

★温度−圧力制御が1台で可能
★パーソナルコンピュータによる制御
★シングルループコントローラによる制御

特徴
◎温度制御実験装置(SPC-201)と同様の実験が出来ます。
◎圧力制御実験装置(SPC-501)と同様の実験が出来ます。
◎パーソナルコンピュータによる制御が出来ます。
   (必要な12ビットA/D、D/Aボードが付属)

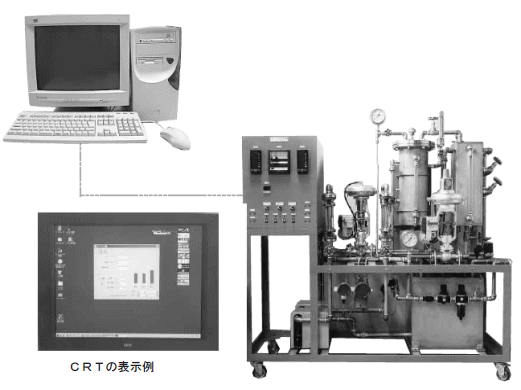

◎CRTにフロー図を表示し、計測ポイントや制御入出力 の数値を表示できます。

パーソナルコンピュータによる制御例
(1)ビジュアル・ベーシック(VB)にて作成したP(比例) I(積分)D(微分)制御プログラムが付属しています。
(2)このVBソフトウェアはフロッピーディスケットにて ソースリストが提供されます。
(3)PIDモードには自動・手動モードがあり
   自動モードには
     PV(計測値)・SV(設定値)・MV(出力値)
     のバーグラフが表示されます。
     PID値及びSV値をCRT画面上で直接設定可能で す。
   手動モードでは
     コントロールバルブのMV値を↑↓でコントロー ル出来ます。
(4)I/Oが公開されていますから、自分で作成すれば各種 の言語でコントロール出来ます。
