交流理論学習装置

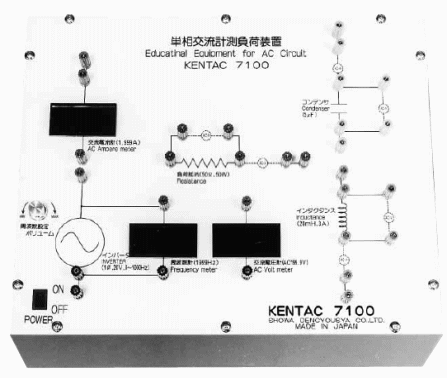

単相交流計測負荷装置

KENTAC 7100

★電気を学習する上で最重要項目実験教材 0〜1000Hzインバータ 直並列共振、ＲＬＣ回路の学習

実習の内容

（1）基本交流回路の学習
　　　　　抵抗回路の電圧と電流　ＲＬＣ各種直列回路の演習
　　　　　Ｌ回路の電圧と電流　　ＲＬＣ各種並列回路の演習
　　　　　Ｃ回路の電圧と電流　
（2）共振回路の学習

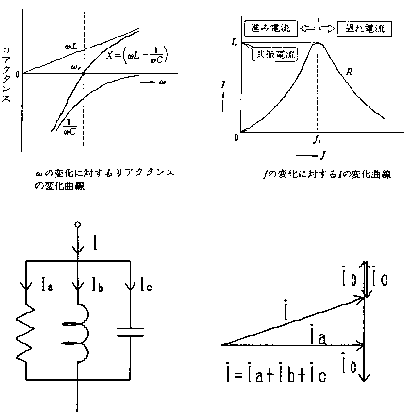

　　　　　直列共振回路の学習（共振周波数と共振電流の変化曲線）
　　　　　角速度ω（2πｆ）の変化に対するリアクタンスの変化と変化曲線の学習
　　　　　並列共振回路の学習

仕様

単相インバータ　：約ＡＣ20Ｖ，3Ａ，0〜1000Hz
負荷抵抗　：50Ω，50Ｗ，±5％
自己インダクタンス：20ｍＨ，3Ａ，±10％（500Hz時）
静電容量　：5μＦ±５％，50Ｖ
デジタル電圧計　：ＡＣ199.9Ｖ
デジタル電流計　：ＡＣ5.00Ａ
周波数計　：0〜1999Hz
電源　：ＡＣ100Ｖ±10％
寸法　：450（Ｗ）×340（Ｄ）×180（Ｈ）

特徴

（1）０〜1000Hzの正弦波インバータ搭載　
　　　周波数はボリュームにて簡単に設定可能
（2）デジタル電圧計、電流計、周波数計を各1台づつ標準装備
（3）教科書で学習したことが、簡単に実験可能
　　　電圧・電流の遅れ進み、ベクトル図の学習、共振曲線の学習

標準付属品

（1）バナナプラグ付ケーブル　：20本
（2）サンカプラ（バナナジャック分配器） ：2個
（3）マニュアル　　：1冊
（4）抵抗（5Ω、50Ｗ） ：1個
