パワーエレクトロニクス装置
title

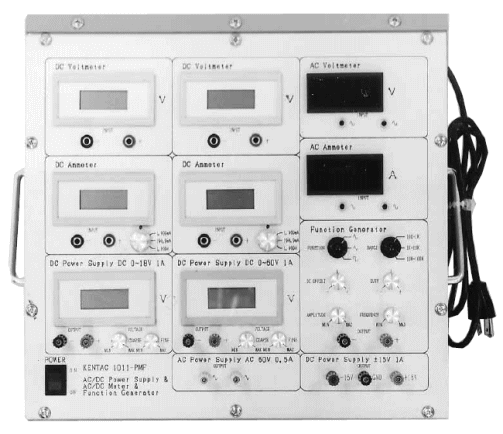

パワトロラボ

KENTAC 1011

★電子回路の実験がオール・イン・ワンだから便利です
信号発生器・2種類のDC電源・50or60Hz交流電源
DC&ACデジタル電圧電流計・14枚の各種半導体実験基板
実験用各種抵抗・コンデンサ・半導体等が標準装備

特徴
(1)各種パワーデバイスの静特性試験が出来ます。
(2)トランジスタ等の交流増幅回路等の試験が出来ます。 サイリスタ、トライアック等の動作試験が出来ます。
(3)パワーエレクトロニクスの基本回路・応用回路の学習 が出来ます。
(4)直流電源&交流電源&計測器&信号発生器と実験に必 要な装備がパッケージされていますから、オシロスコ ープ等が有れば他に必要有りません。
(5)全ての電源はDC電源が元になっていますから、ショ ートや誤配線によるトラブルがありません。


仕様
■NO1直流電源 :0〜18V、1A
   変換方式:アナログ方式
   メータ :デジタル電圧計
■NO2直流電源:0〜60V、1A
   変換方式:デジタル方式
   メータ :デジタル電圧計
■直流固定電源:±15V、1A
■交流電源:正弦波、約AC60V、0.5A以下
   50or60Hz
■信号発生器:正弦波、三角波、矩形波
   各波形とも100Hz〜100KHz
■DC電圧計:199.9V…1台
   19.99V…1台
■DC電流計:2台(スイッチにて以下のレンジの内1個選択)
   1.999mA
   199.9mA
   1.999A
■AC電圧計:199.9V(実効値表示)
■AC電流計:1.999A(実効値表示)
■電源:AC100V±10%
■寸法:約470(W)×455(D)×270(H)

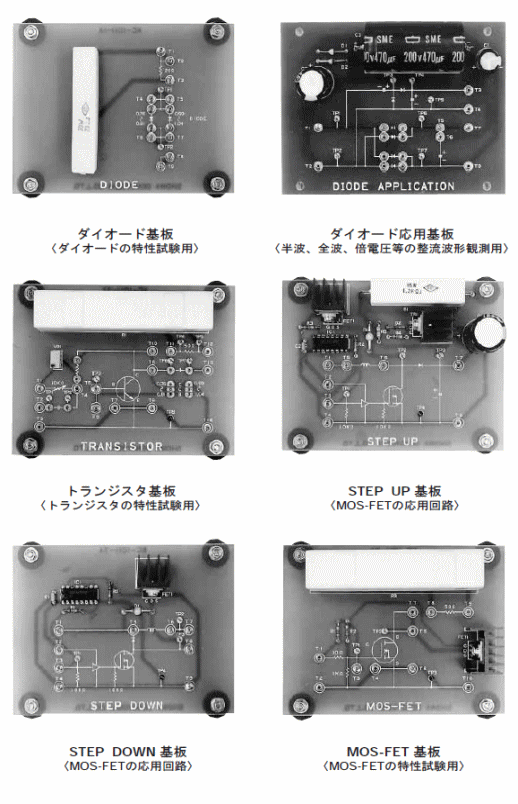

付属品(試験用基板)
ダイオード・トランジスタ・MOS FET
サイリスタ・マルチバイブレータ
ステップアップ・ステップダウン
電源回路・ダイオード応用回路
ダイアック&UJT・UJT&ダイアック発信器
IGBT・ケンタックインターフェイス・抵抗ユニット
配線材・部品ボックス



パワーエレクトロニクス素子がオール・イン・ワン
ダイオード・トランジスタ・トライアック・UJT・サイリスタ MOS FET・IGBT等の静特性試験や応用回路の学習


学習の内容
(1)パワーエレクトロニクスのデバイスの静特性試験
   ☆ダイオード(ダイオードの特性)
     整流用ダイオード、ツェナーダイオード
     定電流ダイオード
   ☆トランジスタ(特性試験)
     増幅度(hFE)の測定、
     VBE-IB,VCE-IC,IB-ICの静特性試験
     増幅回路&バイアスの実験
   ☆MOS-FET
     VDS各種電圧下に於けるVDS-ID特性試験
   ☆サイリスタ・トライアック
     各種ゲート信号時のV-I特性試験
   ☆UJT・ダイアック  V-I特性試験
   ☆IGBT       V-I特性試験

(2)パワーエレクトロニクスの応用の学習
   ☆ダイオードの応用
     整流回路(半波、全波、倍電圧等の整流)
     フォトカプラの使用方法
     マイコン回路の使用方法
   ☆交流回路の電力調整回路
     UJTのパルス発生回路
     ダイアックのパルス発生回路
     UJT&ダイアックとトライアックによる
     交流電力調整回路
   ☆トランジスタの各種応用回路
     電流制限形電源装置
     マルチバイブレータ
   ☆MOS-FETの応用回路例
     STEP UP(PWMによる電圧上昇回路)
     STEP DOWN(PWMによる電圧降下回路)
   ☆サイリスタの応用回路
     サイリスタの直流スイッチ
     サイリスタ交流スイッチ
