KENTAC 1630・歪みゲージ実験装置・センサ実験装置

センサーラボ

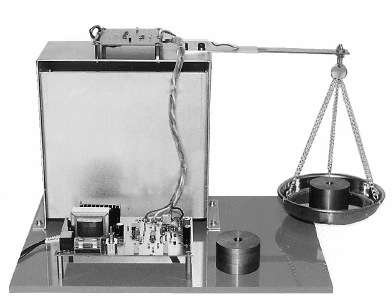

歪みゲージ実験装置

KENTAC 1630

★真鍮製分銅・ステンレス＆鋼試験バー付き

工場、商業や農業など、あらゆる分野で使用する各種機器が自動化されるに従ってその機器に必要な各種センサが開発使用されています。
これらの汎用センサは検出距離の長短や材質による検出・非検出などの各種の特性を持っています。
本実験装置は、これらの代表的な汎用センサの実験を行います。

学習項目

歪みゲージの抵抗変化を学習
（120,000Ωが計測できるマルチメータが必要）
歪みゲージの増幅回路学習

本体仕様

歪みゲージ（ステンレス板上下に取付け）
歪みゲージ（鋼板上下に取付け）
ブリッジ抵抗基板
増幅電子回路
標準付属品
　　　黄銅製分銅（100g・1,200g・2,500g）
　　　デジタルテスター

センサーラボ

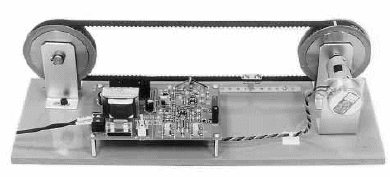

アナログ式測長センサ実験装置

KENTAC 1610

★接触式＆非接触式ポテンショメータ

学習項目

ポテンショメータによる移動距離の計測
ポテンショメータの直線性学習
電子回路の学習

本体仕様

接触式ポテンショメータ
　　　精密巻き線型・直径40mm
　　　回転角350°、直線度±0.15％
非接触式ポテンショメータ
　　　光学式非接触型・
　　　回転角340°、直線度±1.5％
タイミングベルト＆歯車機構
　　　0～260mmメジャーと指針付
増幅用電子回路　
標準付属品／デジタルテスター

センサーラボ
title

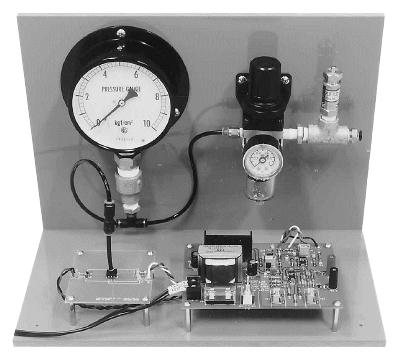

圧力センサ実験装置

KENTAC 1640

★圧力指示計／手動空気圧縮機付

学習項目

圧力センサの検出回路学習
圧力センサの特性学習
増幅回路の学習

本体仕様

圧力センサ（半導体歪みゲージ式. ピエゾ抵抗0～0.9MPa）
指示ゲージ（0～1MPa 確度±0.5％）
減圧弁設定圧
安全弁（0.9MPa）
電子回路
標準付属品／手動空気圧縮機（ポンプ）・デジタルテスター

センサーラボ

光センサ実験装置

KENTAC 1680

★Cds・ホトトランジスタ・ホトダイオード

学習項目　光半導体の特性試験

Cds 照度－抵抗特性
ホトトランジスタ照度－電圧特性
ホトダイオード照度－電圧特性

本体仕様

スライドトランス（AC100V,1A）
照明用ランプ（AC100V,40W）
光半導体基板（Cds・ホトトランジスタ・ホトダイオード）
標準付属品／照度計（0～20,000Lux）・デジタルテスター

センサーラボ

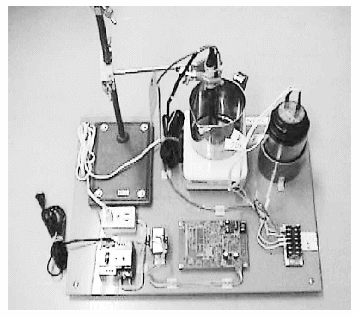

kタイプ熱電対温度センサ実験装置

KENTAC 1650

★工業用で一般的に使用される熱電対（kタイプ）
温度センサには各種有りますが、工業用に使用されるのは殆ど熱電対です。精度が要求される場合は白金抵抗が使用される場合もありますが、熱電対が圧倒的に多いようです。
熱電対にも使用される用途（冷凍庫や液体窒素、電気炉や工業炉等）により各種有りますが、一般的に多く使用される熱電対はkタイプです。
このセンサの特性を学習します。

KENTAC1650の仕様

本体－温度センサー（熱電対　kタイプ1本）
　　　　　シース　　3.2mm、シース長　約150mm
　　　冷接点用保温ボトル（kタイプ用）
　　　　　シース　　3.2mm、シース長　約150mm
　　　　　入力　kタイプ、出力　銅線
　　　水用投げ込み型ヒータ
　　　　　ＡＣ100Ｖ、300Ｗ
　　　温度／ｍＶ変換用電子回路（KENTAC3511）
　　　　　入力　kタイプ（出力0～200℃を0～5Ｖに変換）
　　　攪拌式温度加温器（マグネチックスターラ）
　　　支持台（細管用挟み付き）
付属品－デジタルテスター
　　　0～100℃水銀温度計（精密級）
寸　法－約520×410×620
電　源－ＡＣ100Ｖ

センサーラボ

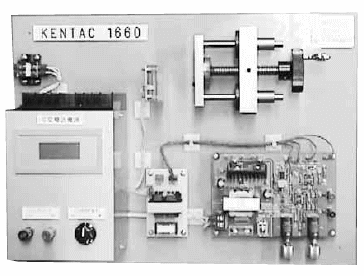

磁気センサー実験装置

KENTAC 1660

　磁気センサにも各種のセンサが有りますが、代表的なセンサはホールセンサではないでしょうか。ホールセンサの用途は磁気測定器（ガウスメータ）を始め、電流センサ、モータのロータ位置検出（ブラシレスＤＣモータ）、電力計や位置センサ等非常に多く使用されています。
　本装置はホールセンサを電流を検出する電流センサとしての学習と、永久磁石とホールセンサの距離を加減することによってホールセンサに誘起される電圧の検出を学習できます。

KENTAC1660の仕様

本　体－位置検出用センサ（ホールＩＣ）
　　　　　位置センサ実験用金属移動台
　　　　　　アルミ製架台・移動距離最大65mm
　　　　　　永久磁石付き
　　　電流検出センサ（ホールセンサ）
　　　　　電流センサ実験装置
　　　　　電源（電流可変）付き
　　　電子回路部
　　　直流可変電源
付属品－デジタルテスタ
　　　　デジタルガウスメータ
　　　　0.01mm表示ダイヤルゲージ

センサーラボ

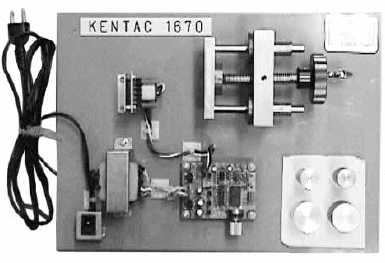

高周波センサー実験装置

KENTAC 1670

近接センサには高周波型近接センサと静電容量型近接センサが有ります。
本装置は高周波型近接センサの原理を学習する装置です。
高周波近接センサの原理は発信コイルと検出コイルを巻き、数100kＨz の周波数を加えておき、金属が近づいた時、コイルとコンデンサが発振し、高周波の振幅が加贈減する現象を検出します。
