太陽電池交流発電実験装置

太陽電池交流発電実験装置

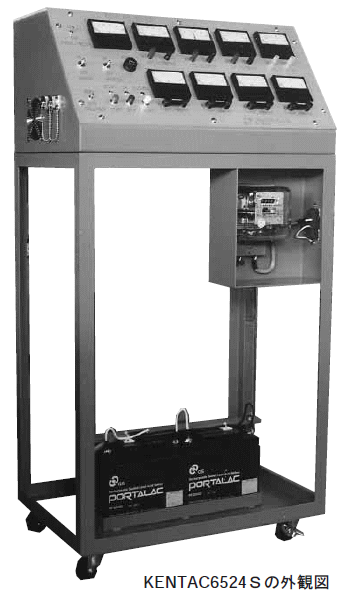

KENTAC 6524S

★太陽電池出力64Ｗ２枚・日射計付き・正弦波インバータ
★太陽電池の無負荷＆負荷出力特性試験（ＶーＩ特性）
★DC-ACインバータ効率試験・太陽電池の効率試験

学習内容

（1）太陽電池による発電システムの学習
（2）パワーエレクトロニクス等電子回路の学習
（3）太陽電池の無負荷出力特性試験（解放電圧）
（4）太陽電池の負荷出力特性試験（ＶーＩ特性）
（5）DC-ACインバータ効率試験
（6）太陽電池の効率試験

特徴

正弦波インバータです。
出力300Ｗと大型です。
日射計が付属しています。
模擬人工太陽（投光器）が付属。
投光器・太陽電池架台共移動式（キャスター付き）です。

発電システムの仕様

太陽電池	70W（多結晶モジュール）×2枚
蓄電池	シール蓄電池　40Ah×2個
模擬人工太陽	ハロゲンランプ（投光器）合計1.6kW
照度可変	スライドトランス、単相100Ｖ、20Ａ

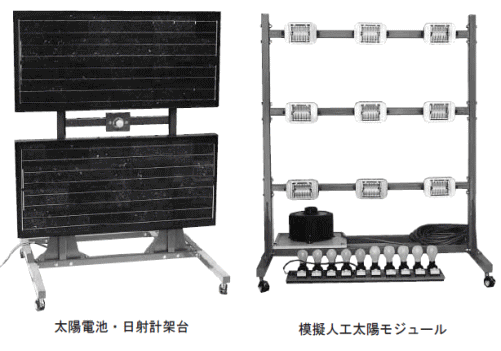

太陽電池架台	2枚搭載・角度可変形架台
投光器架台	投光器9灯搭載
単相正弦波インバータ	入力−ＤＣ24Ｖ 出力−約ＡＣ100Ｖ、最大3Ａ 電圧変動率約±1％、フィードバック回路 周波数　50or60Hz切り替え DCーDCコンバータ 入力約DC24Ｖ、出力約DC230Ｖ
日射計	入力　0〜2kW／m2、出力　DC0〜10mＶ
日射計変換器	入力DC0〜10mＶ、出力DC4〜20ｍＶ
指示計（計9個）	日射量・発電電圧計・電流計 DC/DCコンバータ出力電圧・電流計 インバータ入力電流・電圧計 交流出力電流・電圧計
バッテリー	12Ｖ、40Ａh、2台
電力量計	１台
収納架台寸法	約600（Ｗ）×300（Ｄ）×1200（Ｈ）
